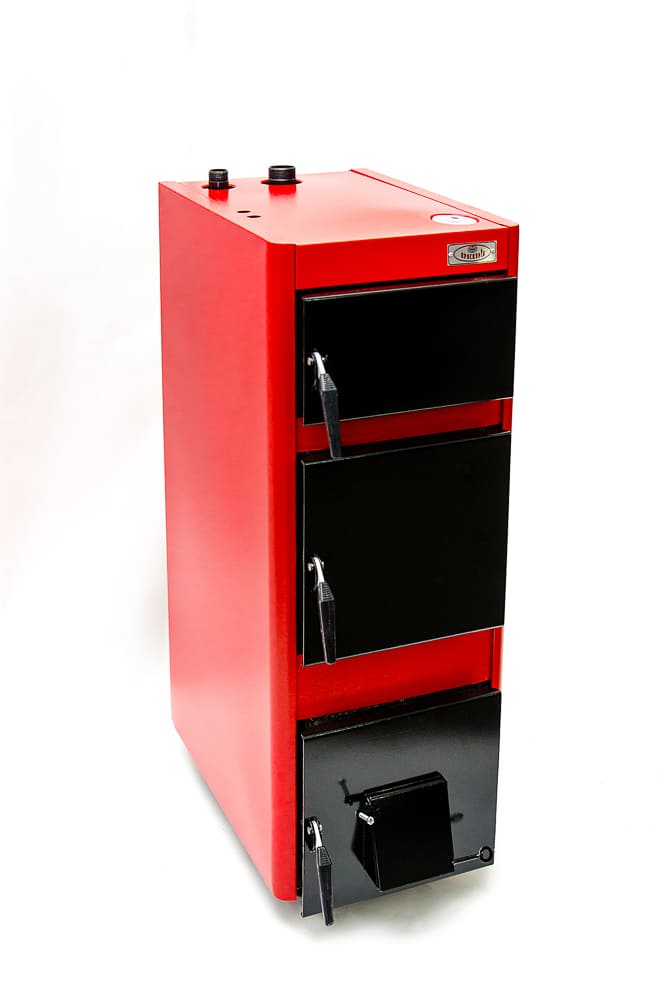

Котел на дровах Проскуров АОТВ-12H
Котел на дровах Проскуров АОТВ-12H предназначен для отопления дома, размером до 140 м2, выполнено устройство из 4 мм стали, покрыто жаростойкой краской. Размер топки: В*Ш*Г – 450 мм*255 мм*345 мм. Топливо сгорает на чугунных колосниках. Можно подключить вентилятор и механический регулятор тяги. КПД достигает 80 %.

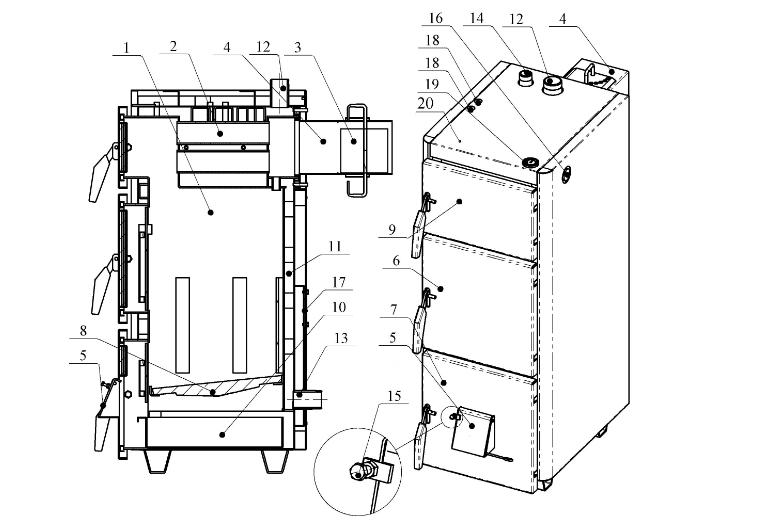

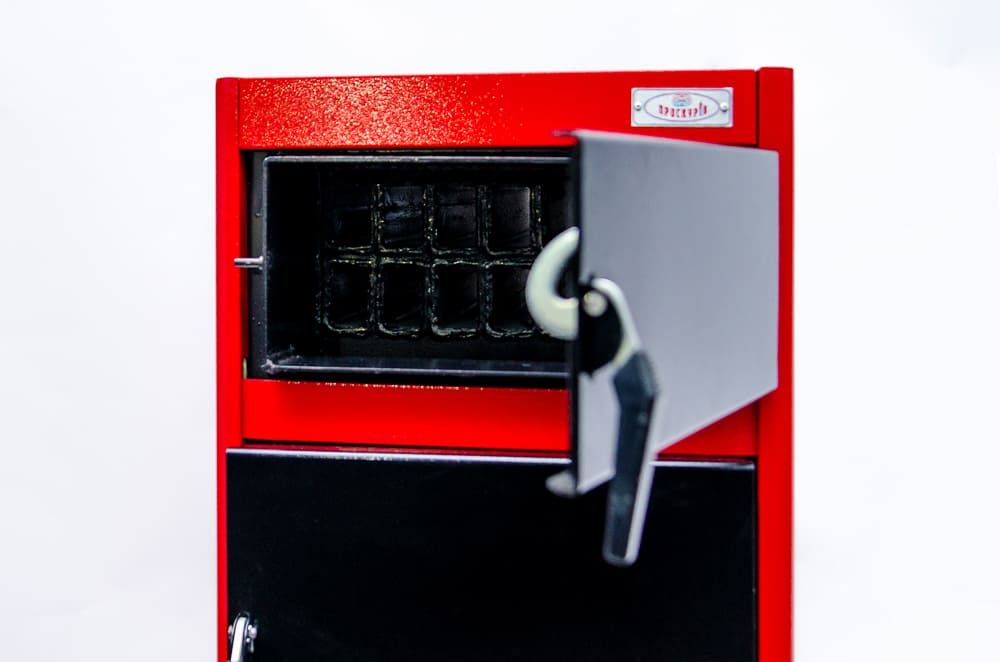

Основной частью аппарата является стальной теплообменник-1, включающий в себя: 2-дымогарные трубы (для увеличения теплоотдачи); 3-шибер; 4-дымоотводящий патрубок; 5-дверца подачи воздуха; 6-загрузочные дверцы; 7-дверцы чистки колосников и удаления золы; 8 чугунные колосники; 9- дверцы чистки дымогарных труб; 10-емкость для пепла; 11-водяная рубашка теплообменника; 12-патрубок подачи теплоносителя в систему; 13-обратной патрубок; 14-патрубок для установления группы безопасности; 15-винт для регулирования подачи воздуха 16-резьбовая втулка для установки регулятора RT3; 17-фланец для присоединения вентилятора; 18-стаканчики для термодатчиков контроллера; 19 – указатель температуры; 20 – декоративные панели.
Технические характеристики устройства:
| Страна производитель | Украина |
| Мощность,кВт | 12 |
| Топливо | Твердое |
| Назначение котла | Одноконтурный |
| Объем камеры сгорания, л | 45 |
| Объем котлы в котле, л | 30 |
| Материал теплообменника | сталь |
| Площадь обогрева, м2 | 120 |
| Вес, кг | 120 |
| Гарантия производителя | 5 лет |
| Высота, мм | 1040 |
| Ширина, мм | 380 |
| Глубина, мм | 600 |
| Размер дымоотводящего патрубка, мм | 140*140 |
| КПД, % | 70-75 |
| Толщина теплообменника, мм | 4 |
| Номинальный расход антрацита, кг/ч | 2,2 |
| Номинальный расход угля, кг/ч | 4 |
| Номинальный расход дров, кг/ч | 8 |
| Рабочее давление воды, МПа, не более | 0,2 |
| Рабочая температура теплоносителя, С | 50-90 |
| Продолжительность рабочего цикла, ч | 6-8 |
| Размер топочной камеры В*Ш*Г, мм | 450*255*345 |
