Котел отопительный Проскуров АОТВ-16Н
Котел отопительный Проскуров АОТВ-16Н обогревает 160 м2 помещений разного назначения. Размеры топки: В*Ш*Г – 500*255*430 мм.

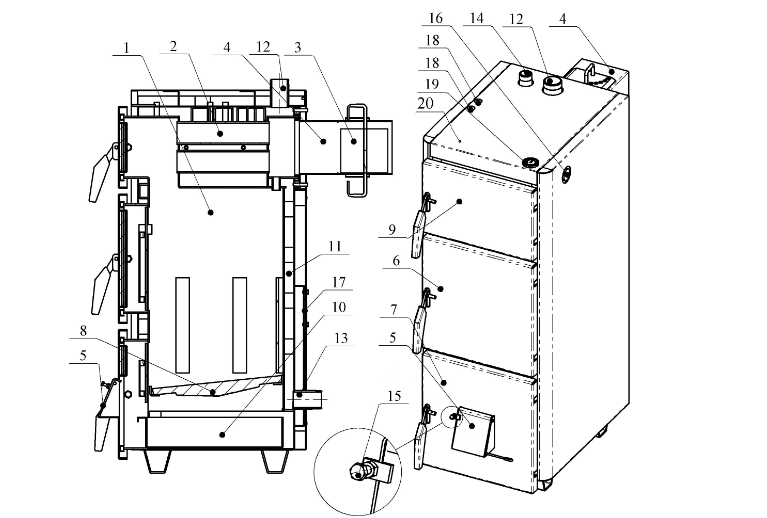

Основной частью аппарата является стальной теплообменник-1, включающий в себя: 2-дымогарные трубы (для увеличения теплоотдачи); 3-шибер; 4-дымоотводящий патрубок; 5-дверца подачи воздуха; 6-загрузочные дверцы; 7-дверцы чистки колосников и удаления золы; 8 чугунные колосники; 9- дверцы чистки дымогарных труб; 10-емкость для пепла; 11-водяная рубашка теплообменника; 12-патрубок подачи теплоносителя в систему; 13-обратной патрубок; 14-патрубок для установления группы безопасности; 15-винт для регулирования подачи воздуха 16-резьбовая втулка для установки регулятора RT3; 17-фланец для присоединения вентилятора; 18-стаканчики для термодатчиков контроллера; 19 – указатель температуры; 20 – декоративные панели.
Технические характеристики устройства:
Страна производитель | Украина |
Мощность,кВт | 16 |
Топливо | Твердое |
Назначение котла | Одноконтурный |
Объем камеры сгорания, л | 60 |
Объем котлы в котле, л | 38 |
Материал теплообменника | сталь |
Площадь обогрева, м2 | 160 |
Вес, кг | 140 |
Гарантия производителя | 5 лет |
Высота, мм | 1090 |
Ширина, мм | 380 |
Глубина, мм | 680 |
Размер дымоотводящего патрубка, мм | 140*140 |
КПД, % | 75-80 |
Толщина теплообменника, мм | 4 |
Номинальный расход антрацита, кг/ч | 3 |
Номинальный расход угля, кг/ч | 5,5 |
Номинальный расход дров, кг/ч | 11 |
Рабочее давление воды, МПа, не более | 0,2 |
Рабочая температура теплоносителя, С | 50-90 |
Продолжительность рабочего цикла, ч | 6-8 |
Размер топочной камеры В*Ш*Г, мм | 500*255*430 |
