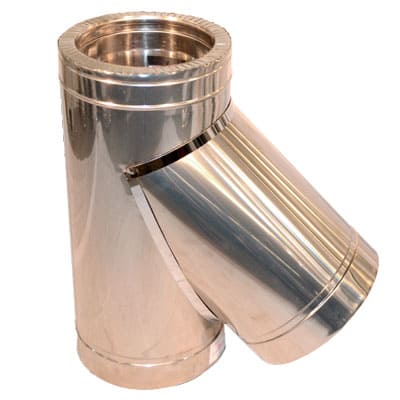

Тройник дымохода сэндвич, 45°AISI 304 нерж/нерж Версия Люкс

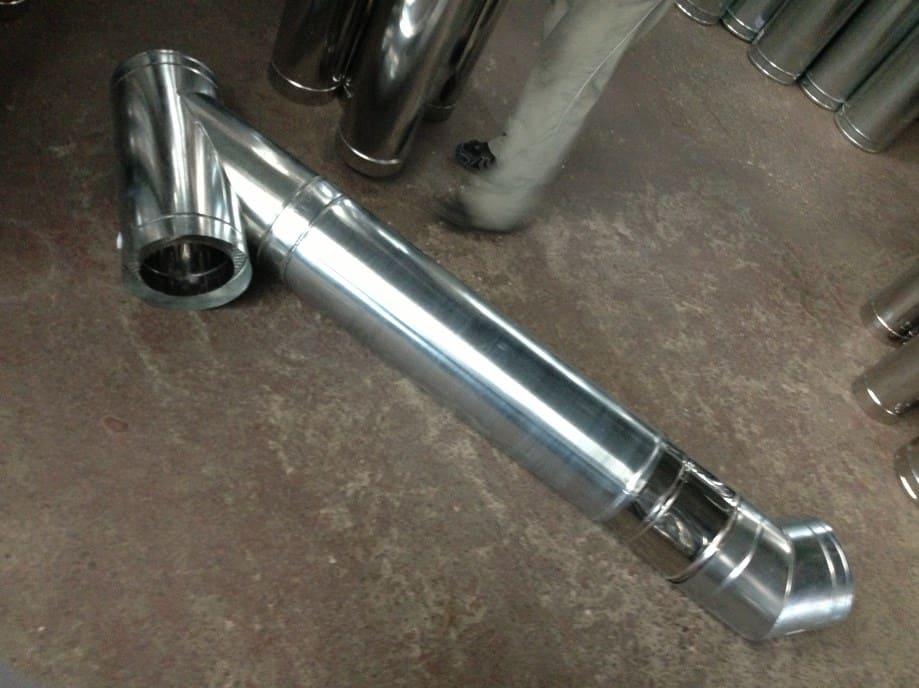

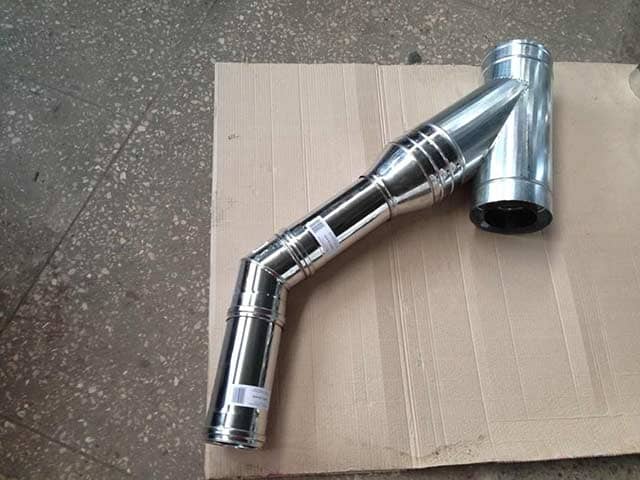

Тройник дымохода сэндвич, 45°AISI 304 нерж/нерж Версия Люкс – модуль дымоотводящей конструкции, который необходим для изменения направления труб, обустройства ревизионного отверстия. Тройник производится из кислотостойкой и жаропрочной нержавейки, класса AISI304-POC08X18H10. Стойкость к постоянным температурам 500-600 градусов, до 900 градусов кратковременно (при розжиге печи.). Внутренний и внешний слой тройника изготовлены из нержавейки, толщину выбирайте исходя из особенностей работы дровяного прибора.
Тройник дымохода 45° соединяется методом: “труба в трубу”, без дополнительного крепления, есть посадочное гнездо 55 мм.
Тройник дымоходный сэндвич устанавливается на улице, в местах изменения (понижения температур). Вместе с тройником установите лейку для отвода влаги. Дека предназначена для закрытия слоя утепления. Для крепления сэндвич-труб необходимо купить разгрузочную платформу с кронштейном. Скобы, хомуты – дополнительные крепежные детали.
Толщина нержавейки, для газовых котлов – 0, 6 мм, для дровяной отопительной техники – 0, 8 мм или 1 мм. Самые высокие температурные нагрузки – 3 метра от печи. Температура дымовых газов зависит от типа прибора, режима работы, от вида топлива.
Тройник дымохода утепленный нержавейка:
- Стойкость к высоким температурам, коррозии (хром 18% и никель 8%.
- Не нужно использовать дополнительно хомуты, герметик – посадка 5 см труба в трубу.
- Герметичность, прочность соединения – лазерная сварка.
- Слой утепления (базальтовое волокно) не просаживается, служит долгие годы.
- От 10 лет срок эксплуатации труб .

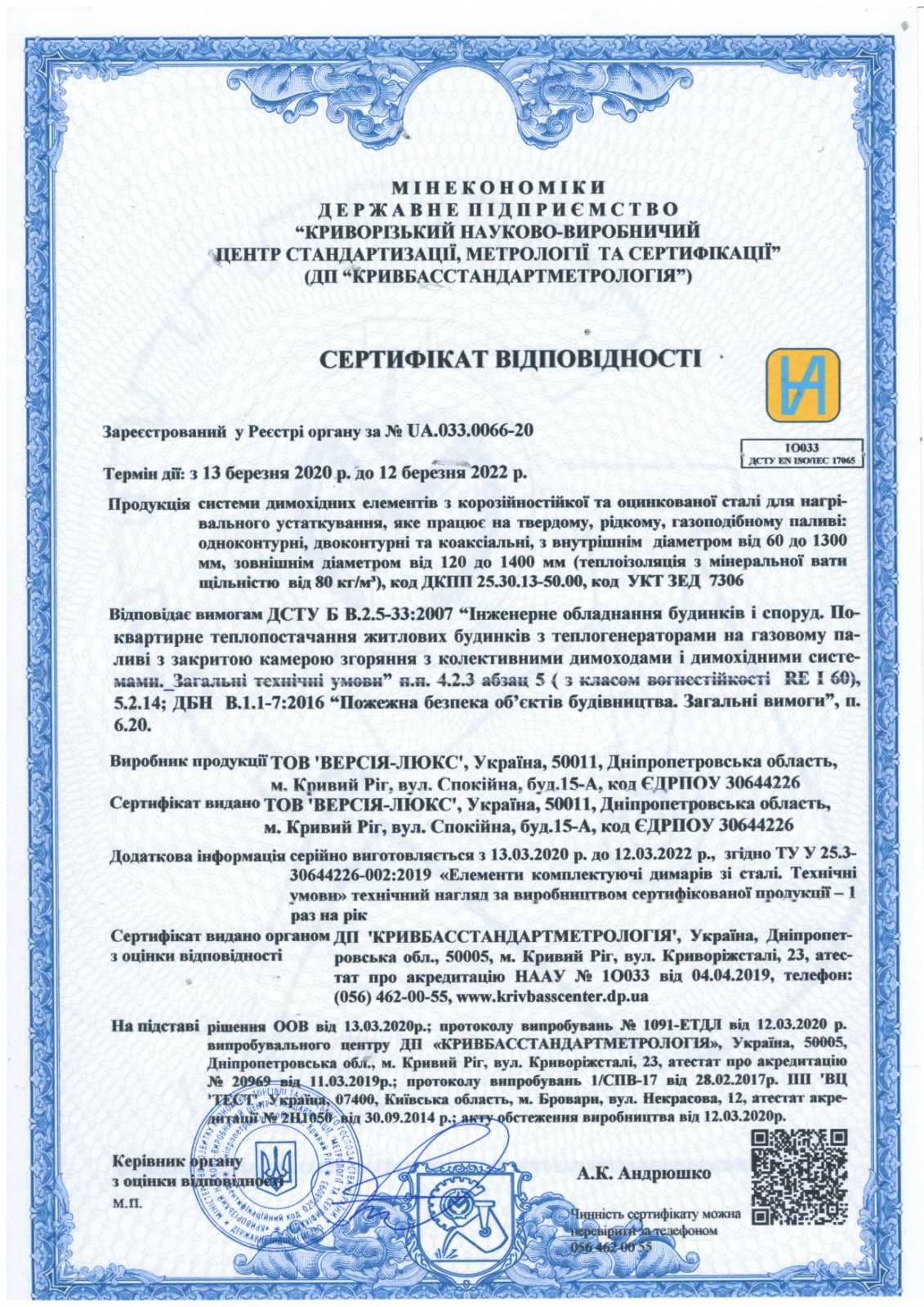

- Сертифицированное качество дымохода из нержавейки.
Тройник сэндвич для дымохода 45 бывает разных диаметров: от 100 мм до 500 (110 мм, 120 мм, 130 мм, 150 мм, 160 мм и т д)
Толщина тройника сэндвич (внутренняя часть нержавейки): 0, 6 мм – для газовых котлов, 0, 8 мм и 1 мм – для дровяного оборудования.
∅ | 100/ 160 | 110/ 180 | 120/ 180 | 125/ 200 | 130/ 200 | 140/ 200 | 150/ 220 | 160/ 220 | 180/ 250 | 200/ 260 | 220/ 280 | 230/ 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
0,6 | 988 | 1066 | 1084 | 1140 | 1140 | 1201 | 1295 | 1369 | 1485 | 1596 | 2014 | 2738 |
0,8 | 1178 | 1268 | 1301 | 1372 | 1372 | 1453 | 1559 | 1688 | 1838 | 1989 | 2492 | 3300 |
1 | 1303 | 1406 | 1451 | 1524 | 1524 | 1626 | 1739 | 1899 | 2083 | 2253 | 2814 | 3680 |
Монтаж дымохода своими руками
Перед началом монтажа – нарисуйте схему с замерами: расстояние от печи до стены, до потолка, проход стены с учетом выступа кровли. От печи проводите сборку “по дыму” – верхняя труба наверх нижней. Первые три метра от печи – самая большая температурная нагрузка, выходу дыма не должны мешать стыки.
Одностенные трубы из нержавейки используются для помещения. В стене, на чердаке, улице – трубы сэндвич, для исключения резкого перепада температур (конденсата).
Выход дымовой трубы может быть через стену или потолок. При проходе потолка – защитите деревянный, пластиковый потолок коробом из нержавеющей стали. В нем проводится труба сэндвич, дополнительно проход утепляется базальтовым волокном. Если высота прохода-короба не соответствует отверстию, наростите высоту при помощи СуперИзола.
Проход кровли нужно защитить от осадков: крыза из нержавейки с окапником или силиконовая кровельная проходка.
Установите тройник с лейкой – для обустройства ревизии и отвода влаги.
Обязательным условием надежности крепления являются специальные детали: разгрузочная платформа с кронштейном, скобы, хомуты.
Негативно воздействуют на тягу: повороты – более трех, горизонтальные участки конструкции – от двух метров.
До тройника сбор “по дыму”, от тройника – “сбор по конденсату”.
