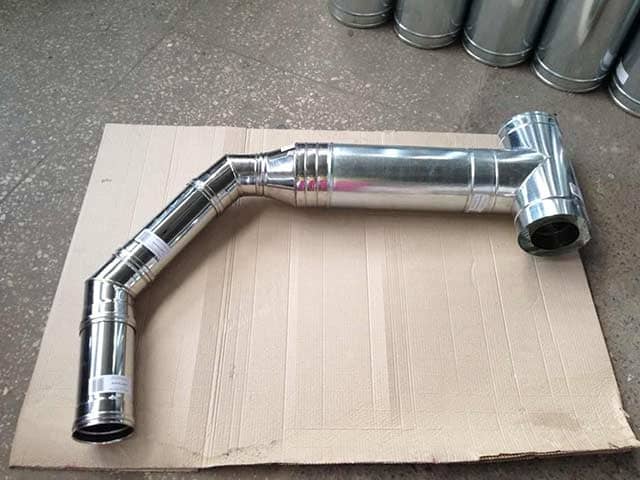

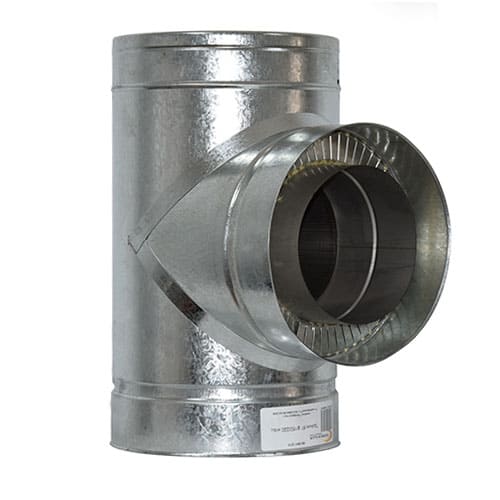

Тройник 87° дымохода AISI 304 сэндвич нерж/оц Версия Люкс
Тройник 87° AISI 304 сэндвич нерж/оц Версия Люкс используется для обустройства ревизионного отверстия, предназначенного для чистки трубы. Деталь изготавливается из кислотостойкой и термостойкой нержавеющей стали, класса AISI304-POC08X18H10. Температуру 500-600 градусов постоянно выдерживает тройник 87, до 900 градусов кратковременно (розжиг печки). Внутренняя часть тройника дымохода изготовлена из нержавейки, толщиной 0, 6 мм, 0, 8 мм или 1 мм. Внешний кожух выполнен из оцинковки. Между ними предусмотрен слой утепления – базальтовое волокно.
Выбрать дымоход из нержавейки от производителя (одностенные трубы).
Тройник дымоходный 87° соединяется “труба в трубу”, предусмотрена посадка 55 мм. Нет необходимости использования хомутов, герметика.

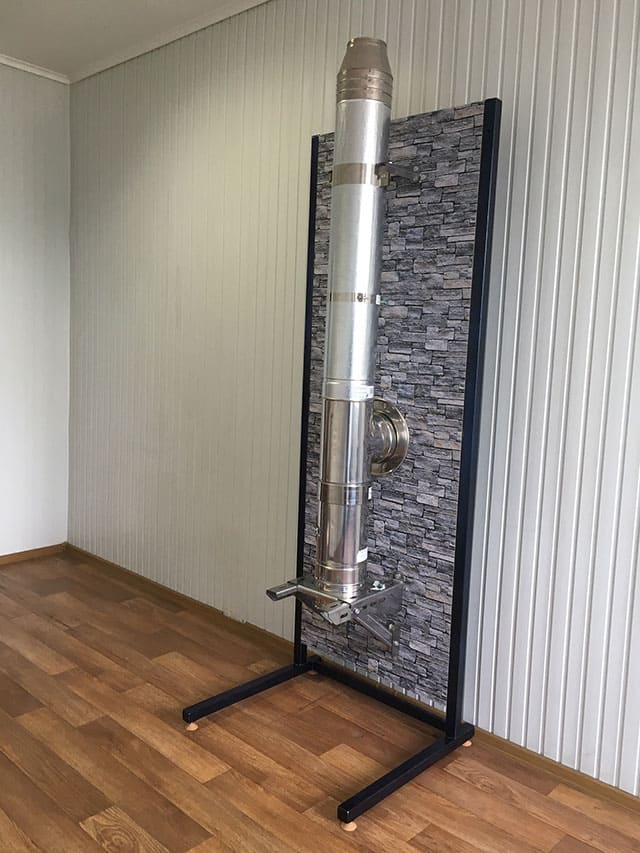

Тройник дымохода 87° сэндвич устанавливается на улице, вместе с лейкой для отвода влаги. Дека необходима для закрытия слоя утепления. Под тройник ставим разгрузочную платформу, с кронштейном – основной крепеж конструкции.
Толщина нержавеющей стали, для газовых котлов – 0, 6 мм, для дровяной отопительной техники – 0, 8 мм или 1 мм. Самые высокие температурные нагрузки – 3 метра от печи. Температура дымовых газов зависит от типа прибора, режима работы, от вида топлива.
Тройник дымохода 87° утепленный нержавейка в оцинкованном кожухе, преимущества:
- Стойкость к высоким термическим нагрузкам, коррозии благодаря легирующим компонентам: хром 18% и никель 8%.
- Простота сборки дымохода своими руками – труба в трубу, посадка 55 мм.
- Лазерная сварка обеспечивает герметичность, надежность швов.
- Базальтовое волокно в качестве утепления – не просаживается, долго служит.
- От 10 лет срок эксплуатации труб .
- Сертифицированное, заводское качество дымохода из нержавеющей стали.
Тройник сэндвич 87° бывает разных диаметров: от 100 мм до 500 (110 мм, 120 мм, 130 мм, 150 мм, 160 мм и т д)
Толщина тройника сэндвич (внутренняя часть нержавейки): 0, 6 мм – для газовых котлов, 0, 8 мм и 1 мм – для дровяного оборудования.
| ∅ | 100/ 160 | 110/ 180 | 120/ 180 | 125/ 200 | 130/ 200 | 140/ 200 | 150/ 220 | 160/ 220 | 180/ 250 | 200/ 260 | 220/ 280 | 230/ 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,6 | 637 | 678 | 684 | 733 | 733 | 764 | 816 | 880 | 953 | 1022 | 1306 | 1546 |
| 0,8 | 798 | 849 | 869 | 931 | 931 | 982 | 1038 | 1153 | 1249 | 1352 | 1708 | 1973 |
| 1 | 902 | 963 | 986 | 1064 | 1064 | 1122 | 1185 | 1330 | 1449 | 1570 | 1970 | 2264 |
Сбор дымохода своими руками
Для точного подбора деталей необходимо предварительно нарисовать схему дымохода. Понадобятся расстояния: от печи до стены, до потолка, по стене, по потолку. Высота до конька.
Выход дымаря может быть через стену или потолок. Для помещения используйте одностенные трубы, учитывайте высокие температурные нагрузки (первые 3 метра от печи). Для улицы, монтажа в стене, потолке, на чердаке, вам необходимо купить дымоход из нержавеющей стали сэндвич.
Через стену (потолок), изготовленную из горючих материалов (пластик, дерево) проводите короб из нержавейки. Если не достаточно его высоты – используйте СуперИзол для увеличения. В коробе-проходке проводите сэндвич трубы. Дополнительно необходимо утеплить короб базальтовым волокном.
При выборе труб дымохода, через стену, учитывайте расстояние по стене, с учетом выступа крыши.
Для отвода влаги установите лейку. Под нее дека.
Высота дымохода – выше кровли на 0, 5 метра. Смотрите рекомендации производителя котла, печи. От 5 метров. Окончание дымаря является конус – для закрытия утепления. Можно поставить конус+грибок. Или утепленный грибок.
При проходе кровли, ее необходимо защитить от осадков при помощи Мастер флеш или крызы+окапник.
Используйте кронштейн с разгрузочной платформой, с кронштейном – это основной крепеж, при выходе через стену. При проходе потолка – проходную платформу.
Негативно воздействуют на тягу: повороты – более трех, горизонтальные участки конструкции – от двух метров.
До тройника сбор “по дыму”, от тройника – “сбор по конденсату”.
